Abgeschirmtes Sensor-Kabel
>
angepasstes flexibles Roboterkabel Hybrid-Doppelschirmkabel

angepasstes flexibles Roboterkabel Hybrid-Doppelschirmkabel

Markenbezeichnung: DINGZUN
Modellnummer: D358
Mindestbestellmenge: 200m
Preis: Verhandelbar
Verpackungsdetails: Kartonverpackung / Trommelverpackung
Zahlungsbedingungen: T/T
Detailinformationen
Herkunftsort:
China
Zertifizierung:
CE CCC REACH ISO9001
Kabeltyp:
Hochflexibles Roboterkabel
Kabelspezifikation:
Multicores + Multipaare + Multitriaden + Multiquads
Leiter:
TC (CU/TC/SPC/NPC optional) feindrähtig Klasse 5 (Klasse 1/2/5/6 optional)
Isolierung:
Flexible Silikonverbindung (PVC/XLPE/FEP optional)
Bildschirm:
Einzelne Alufolie für jedes Paar und gesamtes TC-Geflecht
Rüstung:
Ungepanzert (SWA/GSTA optional)
Mantel:
Flexible Silikonmischung schwarz (TPV/FEP/PFA/LSZH optional)
Anwendung:
- Roboter
Versorgungsmaterial-Fähigkeit:
10000 Meter/Tag
Produkt-Beschreibung
angepasstes flexibles Roboterkabel Hybrid-Doppelschirmkabel
Dieses flexibles Roboterkabel verfügt über eine hybride, doppelt abgeschirmte Konstruktion, speziell für anspruchsvolle Robotik- und Automatisierungsanwendungen entwickelt, die eine außergewöhnliche Flexibilität erfordern.zuverlässige Signalintegrität, und robusten EMI-Schutz in Umgebungen mit Dauerbewegung.
Die Leiteroptionen bieten Designflexibilität: CU für den allgemeinen Einsatz, TC für Korrosionsbeständigkeit, SPC für hohe Frequenz und hohe Temperatur oder NPC für extreme Temperaturoxidationsbeständigkeit.Die Feinstrangkonstruktion der Klasse 5 bietet eine optimale Flexibilität für Roboteranwendungen, mit Klasse 6 für maximale Flexibilität oder Klasse 1/2 für feste Anlagen.mit XLPE- oder FEP-Optionen für eine verbesserte elektrische oder temperaturbedingte Leistung.
Das Doppelschirmsystem kombiniert einzelne Aluminiumfolie-Schirmungen für jedes Paar, um den Überspann zwischen benachbarten Signalpaaren zu vermeiden.mit einem Gesamt-TCWB-Dosen-Kupferdraht-Ziehen, der einen umfassenden externen EMI-Schutz für die gesamte Kabel-Anlage bietetDie schwarze Silikon-Flexibilität bietet außergewöhnliche Flexibilität, Langlebigkeit und Leistung in einem breiten Temperaturbereich.oder LSZH-Optionen für spezifische Umweltanforderungen.
Diese hochgradig anpassbare Roboterkabelplattform passt sich praktisch jeder Roboteranwendung an, von kleinen Pick-and-Place-Robotern bis hin zu großen industriellen Gelenkarmen, um zuverlässige Leistung, Steuerung,und Datenübertragung in kontinuierlich biegenden Umgebungen.

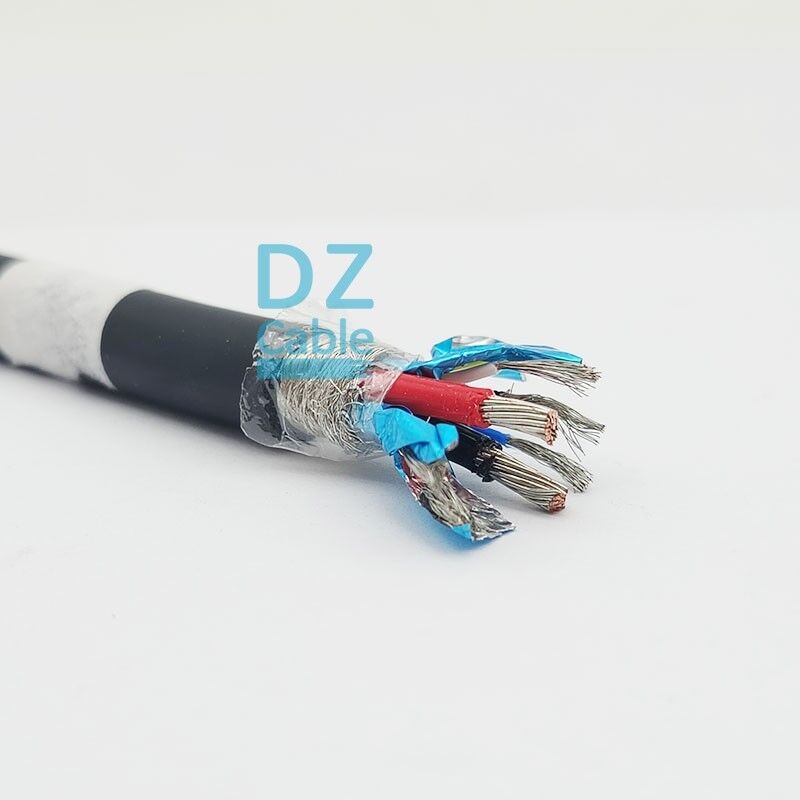

Custom flexible robot cable hybrid double screened cable construction
Haupteigenschaften und technische Vorteile
  • Hybrid-Doppelschutz für maximalen EMI-Schutz
  • Anwendungsbereiche: CU / TC / SPC / NPC
  • Klassenoptionen: 1, 2, 5, 6 für die Flexibilität von statischer zu kontinuierlicher Biegung
  • Isolationsmöglichkeiten: Silikon / XLPE / FEP für Temperatur- und elektrische Optimierung
  • Individuelle Folienschirme pro Paar beseitigen den Überschall
  • Gesamtschirm mit TCWB-Zöpfen für den externen EMI-Schutz
  • Umschlagoptionen: Silikon / TPV / FEP / LSZH zur Umweltoptimierung
  • mit einer Leistung von mehr als 1000 W und
Spezifikationen und Bau
Parameter Einzelheiten
Typ angepasstes flexibles Roboter-Hybrid-Doppelschirmkabel
Optionen für den Leiter CU / TC / SPC / NPC
Wahlmöglichkeiten für die Klasse des Dirigenten Klasse 1 / 2 / 5 / 6
Isolationsoptionen Silikon / XLPE / FEP
Einzelner Bildschirm Aluminiumfolie pro Paar
Gesamtbildschirm TCWB-Bindungen aus Kupferdraht
Umschlagoptionen Silikon / TPV / FEP / LSZH
Anwendung Roboterkabel, Automatisierung, kontinuierliche Biegung
Warum wählen Sie diese benutzerdefinierte Roboterkabelplattform
Diese hochgradig anpassbare Roboterkabelplattform bietet Ingenieuren die Flexibilität, die exakten Materialien und Konstruktionen für ihre spezifische Roboteranwendung auszuwählen.Strandklasse, Isolationsart und Umhüllungsmaterial können alle für die erforderliche Flexibilität, den Temperaturbereich, die chemische Exposition und die elektrische Leistung optimiert werden.Das Doppelschirmsystem gewährleistet die Signalintegrität in elektrisch lauten Automationsumgebungen.
Typische Anwendungen - Lösung kritischer Roboterprobleme
  • Industrieartikulierter Roboter:Bietet eine kontinuierliche flexible Verkabelung für 6-Achsen-Roboterarme mit Strom-, Steuerungs- und Rückkopplungssignalen
  • Kollaborative Roboter (Cobots):Bietet flexible, sichere Verkabelung für menschlich-interaktive Robotersysteme
  • Roboter, die sich aussuchen und platzieren:Ermöglicht schnelle, kontinuierliche Flexverbindungen für die Verpackungs- und Montageautomation
  • SCARA Roboter:Lieferungen zuverlässiger Verkabelungen für Roboterarme zur selektiven Montage
  • Delta Roboter:Bietet hochflexible Verkabelung für Hochgeschwindigkeits-Parallelverbindungsroboter in Lebensmittel- und Pharmaverpackungen
  • Automatisch geführte Fahrzeuge (AGV):Bietet eine langlebige, flexible Verkabelung für die Navigation und Steuerung mobiler Roboter
  • Medizinische Robotik:Lieferungen von leichten Abgasleitungen und sterilisierbaren Verkabelungen für chirurgische und Rehabilitationsroboter
Häufig gestellte Fragen
F1: Welches Leitermaterial sollte ich für meine Roboteranwendung wählen?
A: CU für allgemeine Verwendung, TC für Korrosionsbeständigkeit, SPC für Hochfrequenz/hohe Temperatur, NPC für Oxidationsbeständigkeit bei extremen Temperaturen.
F2: Welche Leiterklasse bietet die maximale Flexibilität für die kontinuierliche Biegung?
A: Klasse 6 bietet eine ultrafeine Verkleidung für maximale Flexibilität und längste Flexibilitätsdauer in Anwendungen mit kontinuierlicher Bewegung.
F3: Welche Isolierung ist am besten für hochtemperature Roboterumgebungen geeignet?
A: Silikon bietet Flexibilität von -60°C bis +200°C; FEP bietet 200°C+ mit chemischer Beständigkeit; XLPE bietet ausgezeichnete elektrische Eigenschaften.
F4: Warum ist eine doppelte Absicherung für Roboterkabel wichtig?
A: Die individuelle Paarschirmung eliminiert den Überspann zwischen sensiblen Signalen; die Gesamtfläche schützt vor externen EMI von Motoren und Antrieben.
F5: Welches Gehäusematerial ist am besten für Roboteranwendungen mit Ölbelastung geeignet?
A: TPV und LSZH bieten eine hervorragende Ölbeständigkeit; Silikon bietet einen breiten Temperaturbereich und Flexibilität.
