Z-43
Details: SIHF GLP
Beschreibung: Koaxialleiter aussortiertes Kabel 3
Details:
Koaxialkabel 3x
Leiter: Silbernes überzogenes Kupfer
Bau: 42/0.08
Isolierung: FEP
Verpackung: PTFE-Band
Schild: konservierter Kupferdraht geflochten
Jacke: FEP
Füller: Glasfaser
Gesamtschild: konservierter Kupferdraht geflochten
Außenmantel: FEP
Schirm: Edelstahl geflochten
Nenntemperatur: 200 Grad
Nennspannung 300V
Art: Koaxialkabel
PRODUKTBESCHREIBUNG
| AWG-Lehre |
Nr. Kerne |
Leiterquerschnitt
mm^2 |
Nominales Od
Millimeter |
Kupfernes Gewicht
kg/km |
Grob
Gewicht
kg/km |
| 18 |
2 |
0,75 |
7,2 |
14,4 |
88 |
| 18 |
3 |
0,75 |
7,6 |
21,6 |
99 |
| 18 |
4 |
0,75 |
8,1 |
29 |
121 |
| 18 |
5 |
0,75 |
9,2 |
36 |
147 |
| 18 |
6 |
0,75 |
9,9 |
43 |
169 |
| 18 |
7 |
0,75 |
9,9 |
50 |
178 |
| 17 |
2 |
1 |
7,6 |
19 |
98 |
| 17 |
3 |
1 |
8 |
29 |
119 |
| 17 |
4 |
1 |
8,8 |
38 |
139 |
| 17 |
5 |
1 |
9,7 |
48 |
167 |
| 17 |
6 |
1 |
10,4 |
58 |
185 |
| 17 |
7 |
1 |
10,4 |
67 |
194 |
| 16 |
2 |
1,5 |
8,3 |
29 |
126 |
| 16 |
3 |
1,5 |
8,7 |
43 |
143 |
| 16 |
4 |
1,5 |
9,6 |
58 |
170 |
| 16 |
5 |
1,5 |
10,4 |
72 |
198 |
| 16 |
6 |
1,5 |
11,4 |
86 |
245 |
| 16 |
7 |
1,5 |
11,4 |
101 |
256 |
| 16 |
8 |
1,5 |
12,7 |
116 |
315 |
| 16 |
10 |
1,5 |
14 |
144 |
370 |
| 16 |
12 |
1,5 |
14,5 |
173 |
408 |
| 16 |
14 |
1,5 |
15,6 |
202 |
471 |
| 16 |
16 |
1,5 |
17 |
231 |
541 |
| 16 |
18 |
1,5 |
17,8 |
260 |
599 |
| 16 |
20 |
1,5 |
18,3 |
288 |
630 |
| 16 |
24 |
1,5 |
20,4 |
346 |
760 |
| 14 |
2 |
2,5 |
9,7 |
48 |
165 |
| 14 |
3 |
2,5 |
10,2 |
72 |
238 |
| 14 |
4 |
2,5 |
11,5 |
96 |
268 |
| 14 |
5 |
2,5 |
12,7 |
120 |
315 |
| 14 |
6 |
2,5 |
13,7 |
144 |
370 |
| 14 |
7 |
2,5 |
13,7 |
168 |
385 |
| 14 |
12 |
2,5 |
17,6 |
288 |
608 |
| 12 |
2 |
4 |
11,5 |
77 |
255 |
| 12 |
3 |
4 |
12,2 |
115 |
299 |
| 12 |
4 |
4 |
13,4 |
154 |
365 |
| 12 |
5 |
4 |
15,1 |
192 |
455 |
| 12 |
6 |
4 |
16,4 |
230 |
525 |
| 12 |
7 |
4 |
16,4 |
269 |
556 |
| 10 |
2 |
6 |
12,9 |
115 |
326 |
| 10 |
3 |
6 |
13,7 |
173 |
401 |
| 10 |
4 |
6 |
14,8 |
230 |
485 |
| 10 |
5 |
6 |
16,8 |
288 |
602 |
| 10 |
6 |
6 |
18,2 |
346 |
701 |
| 10 |
7 |
6 |
18,2 |
403 |
736 |
| 8 |
2 |
10 |
17,3 |
192 |
543 |
| 8 |
3 |
10 |
18,4 |
288 |
652 |
| 8 |
4 |
10 |
20,6 |
384 |
825 |
| 8 |
5 |
10 |
22,5 |
480 |
987 |
| 6 |
2 |
16 |
20,2 |
308 |
748 |
| 6 |
3 |
16 |
21,5 |
462 |
909 |
| 6 |
4 |
16 |
23,4 |
616 |
1183 |
| 6 |
5 |
16 |
26,2 |
770 |
1393 |
| 4 |
2 |
25 |
23,8 |
480 |
1046 |
| 4 |
3 |
25 |
26 |
720 |
1347 |
| 4 |
4 |
25 |
28,3 |
960 |
1678 |
| 2 |
2 |
35 |
27,2 |
672 |
1378 |
| 2 |
3 |
35 |
29 |
1008 |
1846 |
| 2 |
4 |
35 |
32,3 |
1344 |
2240 |
| 1 |
2 |
50 |
31,4 |
960 |
1869 |
| 1 |
3 |
50 |
33,5 |
1440 |
2384 |
| 1 |
4 |
50 |
37,2 |
1920 |
2702 |
| 2/0 |
2 |
70 |
35,3 |
1344 |
2482 |
| 2/0 |
3 |
70 |
38,3 |
2016 |
3314 |
| 2/0 |
4 |
70 |
42,5 |
2688 |
4074 |
| 3/0 |
2 |
90 |
41,4 |
1824 |
3380 |
| 3/0 |
3 |
90 |
44,8 |
2736 |
4299 |
| 3/0 |
4 |
90 |
49,8 |
3648 |
5339 |
| 4/0 |
3 |
120 |
48,8 |
3465 |
5277 |
| 4/0 |
4 |
120 |
54,1 |
4620 |
6571 |

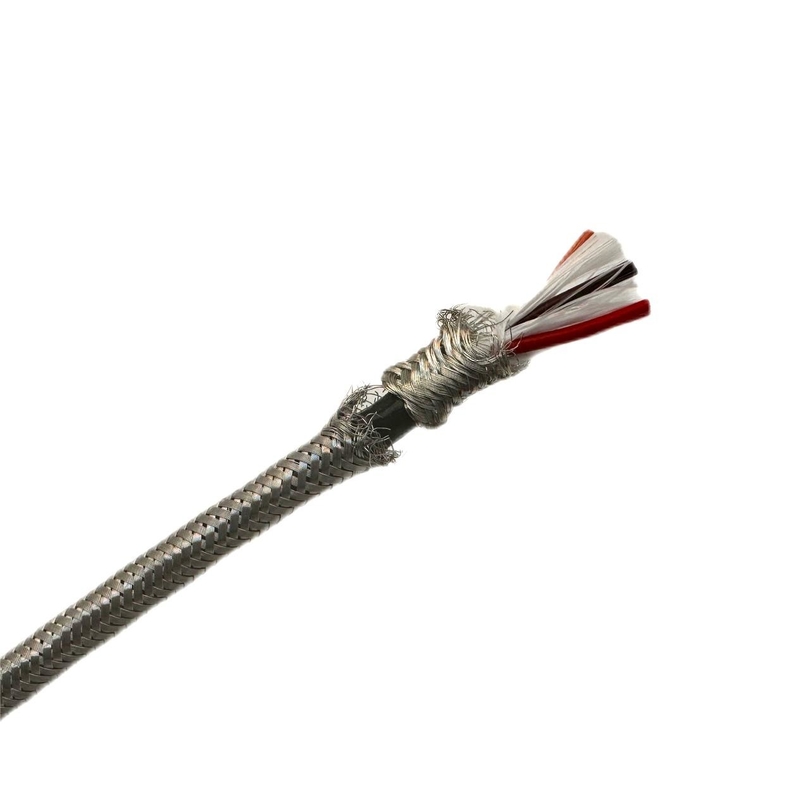

ist Koaxialleiter aussortiertes Kabel 3 ein sehr schwieriges Kabel. Erstens ist es von 3 - Koaxialbau. Jedes Koaxialkabel enthält: silberner kupferner Leiter, wenn fep Isolierung und ptfe Band, dann die konservierte kupferne Einfassung als Schild einwickelt, schließlich fep Jacke.
Um die ganze Kabelrunde zu machen und glatt, füllen wir mit Glasfaser danach ein Gesamtschild (konservierte Kupferdrahtborte), Außenmantel sind FEP wieder.
Der Schirm ist der Edelstahldraht, der geflochten wird, um das ganze Kabel vor Abnutzung und dem Zerreißen zu schützen.
So können wir finden, dass es das multi Schichtschild gibt, zum des weniger Signalverlustes sicherzustellen und keine Störungen. Und dieses Kabel kann bei einer 200-Grad-Umwelt arbeiten.
