Einleitung:
Koaxialkabel sind durch Kabelbetreiber, Telefongesellschaften und Internet-Dienstanbieter auf der ganzen Welt allgemein verwendet, Daten-, Video- und Sprachkommunikationen Kunden überzumitteln. Er ist auch im Haus weitverbreitet geworden.
Koaxialkabel als Technologie ist herum für eine lange Zeit (seit den frühen 1900s) gewesen und viele einzigartigen Vorteile für zuverlässiges, genaues Getriebe hat.
Es hat auch etwas Beschränkungen, die es in einigen Fällen veranlassen, durch Lichtwellenleiter, Kategorienkabel oder manchmal durch drahtlose Signale ersetzt zu werden.
Der Schlüssel zum Erfolg des Koaxialkabels ist sein abgeschirmter Entwurf, der dem Kupferkern des Kabels ermöglicht, Daten schnell zu übertragen, ohne durch Umweltfaktoren gestört zu werden oder beschädigt werden.
Bau:

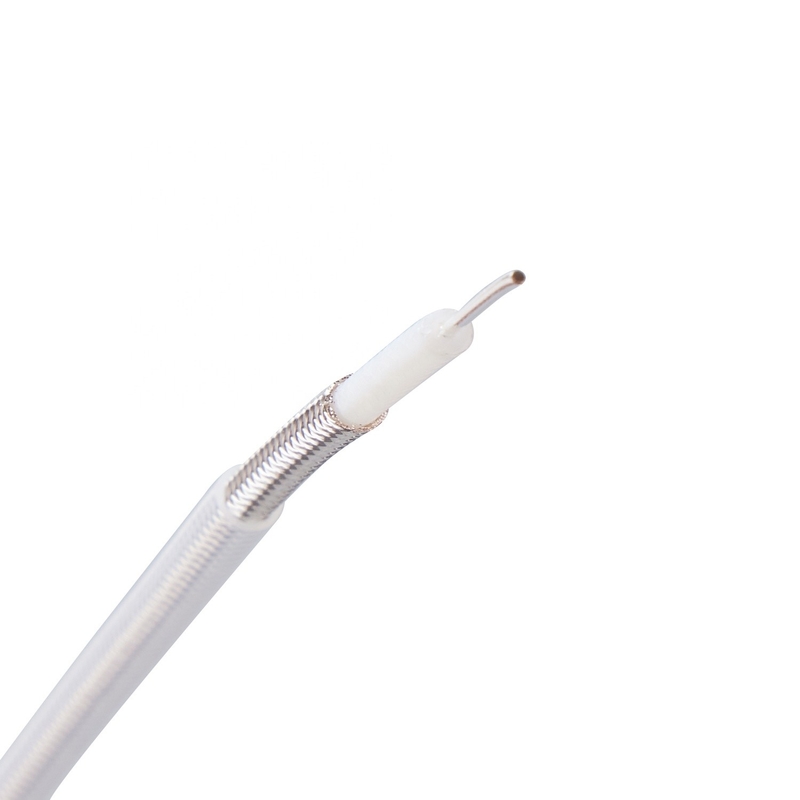

Ein Koaxialkabel ist eine Art Kabel, dessen Innenleiter durch eine Isolierschicht umgeben wird, umgeben durch ein leitfähiges Schild. Viele haben auch isolierende Mäntel. Die folgende Zahl veranschaulicht die Struktur eines typischen Kabels. Das elektrische Signal fließt den zentralen Leiter durch.
1. Mittelleiter -- kupferplattierter Stahl.
2. Verpfändender Mittelleiter - sauberes Schalenpolymer wird benutzt, um Wassermigration zu verhindern.
3. Nichtleiter - Polyäthylen versieht mechanisch stabilen Geschlossenzellschaum mit hohem VP.
4. Der erste äußere Leiter -- eine Abschirmungsschicht fest verpfändet zum dielektrischen Kern mit einem Aluminiumpolymeraluminiumstreifen.
5. Zweiter äußerer Leiter - ein zusätzlicher Aluminium-polymerischer Aluminiumstreifen wird in den dreifachen und vierfachen Schildstrukturen benutzt, um Hochfrequenzschildisolierung vor und nach dem Verbiegen weiter zu erhöhen.
6. Äußerer Leiter des Drittels - zusätzliche Aluminium-polymerische Aluminiumstreifen werden in den Dreiergruppen- und quadrushieldstrukturen benutzt, um Hochfrequenzabschirmungsisolierung vor und nach dem Verbiegen weiter zu erhöhen.
7. Vierter äußerer Leiter - eine zusätzliche Aluminiumborte mit 34 oder 36 AWG-Lehre wird in einer Vierschildstruktur benutzt, um Niederfrequenzabschirmungsisolierung in extremen Rf-Geräuschkulissen weiter zu verbessern.
8. Korrosionsbeständiges schützendes Mittel
Innen- und obenliegend - ein Tropfenfängerbeweis materielles desig
8. Korrosionsbeständiges schützendes Mittel
Innen- und obenliegend - ein Tropfenfängerbeweismaterial entworfen, um Feuchtigkeitsmigration in die Kabelstruktur zu beseitigen.
Untergrund - ein flüssiges Mittel, das kleine Jackenbrüche versiegelt.
9. Hülle -- UV-stabilisierte äußere Hülle des Polyäthylens (PET) oder des flammhemmenden Polyvinylchlorids (PVC) kann benutzt werden, um Kerndrähte während der Installation zu schützen und das Kabeleinbauleben zu verlängern.
10. Integraler Bote - ein galvanisiertes Kohlenstoffstahl-Draht-Stützteil angeschlossen an das Kabel durch eine abnehmbare Masche.
Produkteigenschaften:
elektromagnetische Störsicherheit der einheitlichen des Wellenwiderstands dämpfungsärmen niedrigen Leistung der Laufzeit ausgezeichneten elektrischen und gute die Weichheit, nicht nur leichtes und hat die Eigenschaften des Widerstands der hohen Temperatur, Feuchtigkeitsbeständigkeit, die Korrosionsbeständigkeit und schirmt, Verminderung, Stellungswelle ab und andere Indikatoren haben ausgezeichneten Strom, enthält schädliche Stoffe, nicht in Übereinstimmung mit ROHS-Standards
Hauptanwendungen: KommunikationsKommunikationsrechnersystemantenne ist auf Kommunikation, Luftfahrt, intelligenten Robotern, Militär und anderen Gebieten weitverbreitet.
Technische Parameter
Nenntemperatur: - 55℃∽+200℃
Nennspannung: Spannungstest 2000v, Funkenprüfspannung 4000 v
Leiter: Splitterkupfer
Isolierung: PTFE
Farbe: hellbraun, transparent, blau
Zertifikat/Standard: Produkt passen sich an RoHS und flammhemmenden Standard an
Anwendung: Weitverbreitet für Hochfrequenzsignalübertragung in den Telekommunikationsgeräten oder in anderer elektronischer Ausrüstung
| Art |
Leiter
Nr.-Durchmesser.
(Millimeter)
|
äußerer Durchmesser (Millimeter) |
Schutzschichten |
Durchschnittliche Jackenstärke
(Millimeter)
|
Od
(Millimeter)
|
Dämpfungskonstante (≤dB/m) |
| 30Hz |
200Hz |
3000Hz |
| SF46F-50-1.5-1 |
7/0.18 |
1,50 |
1 |
≥0.25 |
2,55 |
0,19 |
0,50 |
2,0 |
| SF46F-50-1.5-2 |
7/0.18 |
1,50 |
2 |
3,10 |
0,19 |
0,50 |
2,0 |
| SF46F-50-2-1 |
7/0.254 |
2,20 |
1 |
3,30 |
0,12 |
0,31 |
1,27 |
| SF46F-50-2-2 |
7/0.254 |
2,20 |
2 |
3,95 |
0,12 |
0,31 |
1,27 |
| SF46F-50-3-1 |
7/0.35 |
3,00 |
1 |
≥0.35 |
4,35 |
0,086 |
0,23 |
0,95 |
| SF46F-50-3-2 |
7/0.35 |
3,00 |
2 |
5,10 |
0,086 |
0,23 |
0,95 |
| SF46F-75-1.5-1 |
7/0.10 |
1,50 |
1 |
≥0.25 |
2,50 |
0,20 |
0,50 |
2,0 |
| SF46F-75-1.5-2 |
7/0.10 |
1,50 |
2 |
3,10 |
0,20 |
0,50 |
2,0 |
| SF46F-75-2 |
7/0.14 |
2,20 |
1 |
3,25 |
0,12 |
0,31 |
1,27 |
| SF46F-75-3-1 |
7/0.18 |
3,00 |
1 |
≥0.35 |
4,35 |
0,086 |
0,23 |
0,95 |
| SF46F-75-3-2 |
7/0.18 |
3,00 |
2 |
5,10 |
0,086 |
0,23 |
0,95 |
Spezieller elektrischer Draht und Cable Co., Ltd. Shanghai-Dingzun als High-Teches Unternehmen wurden im Jahre 2005, das in der speziellen Draht- und Kabelforschung sich engagierte, Entwicklung, Entwurf, Herstellung hergestellt.
Spezieller elektrischer Draht und Cable Co., Ltd. Shanghai-Dingzun hat starke technische Kraft, vorhandene Personal132 menschen, einschließlich ältere Titel der Berufs- und technischen Personal26 menschen, mit unserem eigenen Erfindungspatent. Wir verstehen die technischen Standards und Produktionsstandards des Drahtes und des Kabels der verschiedenen Länder in der Welt, können 6 Kategorien entwerfen und produzieren, mehr als 800 Arten und Spezifikationen des Drahtes und des Kabels. Die Jahresleistung erreicht 70 Million Meter. Die Hauptprodukte sind beständiger Draht und Kabel der hohen Temperatur, beständiger Hochspannungsdraht und Kabel, abgeschirmtes Kabel, Koaxialkabel, Thermoelementausgleichsdraht und anderer spezieller Draht und Kabel. Produkte sind in den Luftfahrt-, elektronischen Geräten, in der Instrumentierung, in der Metallurgie und in den chemischen Industrien, besonders für hohe Temperatur, niedrige Temperatur, starke Säure, starkes Alkali, hohes Öl, starke Strahlung und anderen rauen Arbeitsbereich weitverbreitet.
Z.Z. hat unsere Firma zwei Produktionswerkstätten, fast 5000 Quadratmeter vom Produktionsraum, ausgerüstet mit 18 Fertigungsstraßen von verschiedenen Arten, 156 andere zusätzliche Produktionsausrüstung, Testgerät 48, einschließlich Inline-Testgerät 36. Stellt erstklassige Produktqualität der kompletten Testgerätgarantie, unterdessen starke Produktionskapazität fristgerechte Auftragslieferung sicher.
Die Firma hat ISO9001 geführt: haben internationale Systembescheinigung der Qualitätssicherung 2015, unsere Produkte CCC obligatorische Bescheinigung in China, UL-Bescheinigung in den Vereinigten Staaten, CER-Bescheinigung in der Europäischen Gemeinschaft geführt, und unsere Produkte werden in die Vereinigten Staaten, Europa, Japan und andere Länder und Regionen verkauft. Unsere Systembescheinigung, Produktsicherheitsbescheinigung und globales Kundenlob prüfen, dass unsere Produkte vertrauenswürdig sind. Darüber hinaus der Draht und das Kabel produzieren wir auch geführtes prüfendes RoHS, in Übereinstimmung mit den Umgebungsbedingungen der Europäischen Gemeinschaft, wir schützen unser allgemeines umweltgerechtes Haus zusammen mit Ihnen.
Entsprechend Kundenanforderungen können wir auch tun kundenspezifisch anfertigen, Produktion, um spezifische Bedingungen des Kunden zu erfüllen des Drahtes und des Kabels, oder entsprechend Kundenbauzeichnungen, Produktkundenbezogenheit zu machen.
Unsere Produktionsbasis ist in Shanghai, die größte Handelsstadt in China, das kann alle Länder der Welt schnell und bequem erreichen.
Dingzun-Kabel, welches die ganze Welt, die schwankende Energie ausgebend anschließt und übertragen das Zusammenarbeitssignal, die Aktiengelegenheiten und die Zukunft.
